AP2050DN面板式

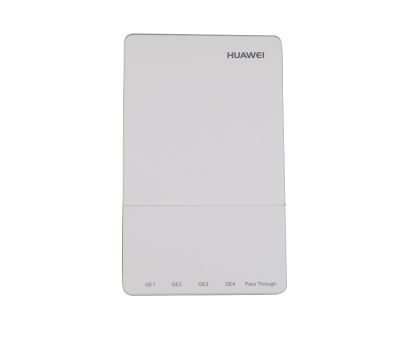

产品外观

外观

AP2050DN

端口

AP2050DN

1.DC 48V：直流电源接口，用来连接48V电源适配器。

2.USB接口：连接U盘或其他存储设备，用于扩展存储。支持USB2.0标准。

3.Default：复位按钮，长按超过3秒即恢复出厂缺省值并重新启动。

4.Pass Through：一对直通口，用来做透传，对接网线或电话线。

5.GE1～GE4：10/100/1000Mbit/s，用于有线以太网连接。

6.GE0/PoE_IN：10/100/1000Mbit/s，用于有线以太网连接。支持PoE电源输入。

LED指示灯

说明：

  • 指示灯装在面板内侧，需要设备上电后才能显示。

  • 指示灯的颜色可能会随温度的变化有轻微的差异。

信息类型颜色指示灯状态表达含义
上电缺省状态绿色常亮设备刚刚上电，软件未启动。
软件启动过程状态绿色闪烁一下后常亮当系统复位完成，软件开始启动后，绿灯闪烁一下，然后直到系统启动完成都保持绿灯常亮状态。
运行绿色慢闪（0.5Hz）

  • 系统运行正常，以太网连接正常，有用户关联。

  • 随着命令输入系统进入uboot命令行状态，绿灯慢闪。

慢闪（0.2Hz）系统正常运行，以太网连接正常，无用户关联，系统处于低功耗状态。
告警绿色快闪（4Hz）

  • 软件升级过程中。

  • 软件加载并启动后，FIT AP工作模式下，进入请求上线状态。上线成功（CAPWAP建链）之前一直处于此状态。

  • FIT AP工作模式下，上线失败（CAPWAP断链）。

故障红色常亮设备有影响业务且无法自行恢复的故障（如DRAM检测失败，软件系统加载失败），需人工干预。

产品特性

WLAN特性

  • 兼容IEEE 802.11a/b/g/n/ac/ac wave2标准

  • 最高速率达1.267Gbit/s

  • 支持最大合并比（MRC）

  • 支持空时分组码（STBC）

  • 支持波束成形（Beamforming）

  • 支持MU-MIMO

  • 支持低密度奇偶校验（LDPC）

  • 支持最大似然解码（MLD）

  • 支持帧聚合: A-MPDU(Tx/Rx)，A-MSDU(Rx only)

  • 支持802.11动态频率选择(DFS)

  • 支持20M、40M和80M模式下的ShortGI

  • 基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发

  • 支持自动和手动两种速率调节方式

  • 支持WLAN信道管理和信道速率调整

  • （说明：具体管理信道请参考《国家码&信道顺从表》。）

  • 支持信道自动扫描功能，自动规避干扰

  • 支持AP中每个SSID可独立配置隐藏功能

  • 支持SST（signal sustain technology）

  • 支持U-APSD节电模式

  • FIT AP工作模式下支持CAPWAP（control and provisioning of wireless access points）即无线接入点控制协议隧道数据转发

  • FIT AP及云AP工作模式下支持AP自动上线功能

  • FIT AP工作模式下支持扩展服务集ESS

  • 支持多用户CAC

  • 支持Hotspot2.0

  • 支持802.11k、802.11v协议的智能漫游

  • 支持云管理

网络特性

  • 符合IEEE 802.3ab标准

  • 支持速率和双工模式的自协商，自动MDI/MDI-X

  • 兼容IEEE 802.1q

  • 支持根据用户接入的SSID划分VLAN

  • 上行以太网口支持VLAN trunk功能

  • 支持AP上联口管理通道以tagged和untagged两种模式组网

  • 支持DHCP Client，通过DHCP方式获取IP地址

  • 支持业务数据的隧道转发和直接转发两种方式

  • 支持同一VLAN中不同的无线终端之间的访问隔离

  • 支持用户访问控制（ACL）

  • 支持LLDP链路发现

  • FIT AP工作模式下支持直接转发模式下的CAPWAP中断业务保持

  • FIT AP工作模式下支持AC统一认证

  • 云AP工作模式下支持云管理平台统一认证

  • FIT AP工作模式下支持AC双链路备份

  • FAT AP及云AP工作模式下支持NAT

  • FIT AP工作模式下支持IPv6

QoS特性

  • 基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发

  • 支持按射频管理WMM参数

  • 支持WMM节电模式

  • 支持上行报文优先级映射和下行流量映射

  • 支持队列映射和调度

  • 支持基于每用户的带宽限制

  • 支持自适应带宽管理，自动根据用户数量、环境等因素动态调整用户带宽分配，改善用户体验

  • 支持Airtime调度

  • FIT AP工作模式下支持智能应用控制SAC（Smart Application Control）

安全特性

  • 支持Open-System认证方式

  • 支持WEP认证/加密方式，加密字长支持64位，128位和152位

  • 支持WPA/WPA2–PSK认证/加密方式（WPA/WPA2个人版）

  • 支持WPA/WPA2–802.1X认证/加密方式（WPA/WPA2企业版）

  • 支持WPA-WPA2混合认证

  • 支持WAPI认证/加密方式

  • 支持WIDS和WIPS，包括非法设备检测和反制，攻击检测和动态黑名单，STA/AP的黑白名单功能

  • 支持802.1x认证、MAC地址认证、Portal认证等

  • 支持DHCP Snooping

  • 支持DAI（Dynamic ARP Inspection）

  • 支持IPSG（IP Source Guard）

维护特性

  • FIT AP工作模式下支持通过AC对AP进行的集中管理和维护

  • 云AP工作模式下支持通过云管理平台对AP进行的集中管理和维护

  • FIT AP及云AP工作模式下支持AP自动上线功能，并自动加载配置，可即插即用

  • FIT AP及云AP工作模式下支持批量自动升级

  • 支持Telnet

  • 支持STelnet，使用SSH v2安全协议

  • 支持SFTP，使用SSH v2安全协议

  • FAT AP及云AP工作模式下支持Web网管管理AP，可通过HTTP或HTTPS登录

  • 支持网管实时监控用户配置信息和快速故障定位

  • FAT AP工作模式下支持SNMP v1/v2/v3

  • 支持系统状态告警

  • FAT AP及云AP工作模式下支持NTP

BYOD

说明：仅FIT AP工作模式下支持BYOD。

  • 支持基于MAC OUI识别设备类型

  • 支持基于HTTP User-Agent信息识别设备类型

  • 支持基于DHCP Option信息识别设备类型

  • 支持Radius服务器根据Radius认证/计费报文中携带的设备类型，下发报文的转发/安全/QoS策略

定位服务

说明：仅FIT AP工作模式下支持定位服务。

  • 支持对AeroScout、Ekahau的Tag定位

  • 支持对WiFi终端的定位

  • 与esight网管配合，对非法设备进行定位

频谱分析

说明：仅FIT AP工作模式下支持频谱分析。

  • 对婴儿监视器BabyMonitor、蓝牙设备、数字无绳电话（仅支持2.4G）、无线音频发射器（2.4G和5G）、游戏手柄和微波炉等干扰源进行识别

  • 与eSight网管配合，对干扰源进行频谱显示

产品规格

基本参数

项目描述
物理参数尺寸（长×宽×高）140mm×86mm×36mm
重量0.26kg
电源参数电源输入

  • DC：48V±5%

  • PoE供电：满足802.3af/at以太网供电标准

最大功耗

11.5W

说明：实际最大功耗遵照不同国家和地区法规而有所不同。

环境参数工作温度0℃～+40℃
存储温度-40℃～+70℃
工作湿度5%～95%（非凝结）
工作气压53 Kpa～106 Kpa

射频参数

项目描述
天线类型内置天线
天线增益

  • 2.4G：4dBi

  • 5G：5dBi

可同时在线的用户数量≤256
每射频最大VAP数量16
最大发射功率

  • 2.4G：21dBm（组合功率）

  • 5G：20dBm（组合功率）

说明

实际发射功率遵照不同国家和地区法规而有所不同。AP2050DN为86盒结构，支持适合86盒的国家和地区。

发射功率支持1dB步长调整，可调范围支持从最大发射功率向下调整至1dBm。

非重叠频道最大2.4 GHz

  • 802.11b/g

    • 20MHz： 3

  • 802.11n

    • 20MHz： 3

    • 40MHz： 1

5 GHz

  • 802.11a

    • 20MHz： 13

  • 802.11n

    • 20MHz： 13

    • 40MHz： 6

  • 802.11ac

    • 20MHz： 13

    • 40MHz： 6

    • 80MHz： 3

说明

表格中以中国支持的非重叠频道数量为例，不同国家支持的非重叠信道的数量也不相同，具体请参考《国家码&信道顺从表》。
支持的信道速率

  • 802.11b：1、2、5.5和11Mbit/s

  • 802.11a/g：6、9、12、18、24、36、48和54Mbit/s

  • 802.11n：6.5 Mbit/s～400Mbit/s

  • 802.11ac：6.5 Mbit/s～867Mbit/s

接收灵敏度（典型值）2.4 GHz

802.11b

  • -97 dBm @ 1 Mbit/s

  • -95 dBm @ 2 Mbit/s

  • -94 dBm @ 5.5 Mbit/s

  • -91 dBm @ 11 Mbit/s

2.4 GHz

802.11g

  • -93 dBm @ 6 Mbit/s

  • -92 dBm @ 9 Mbit/s

  • -90 dBm @ 12 Mbit/s

  • -89 dBm @ 18 Mbit/s

  • -87 dBm @ 24 Mbit/s

  • -84 dBm @ 36 Mbit/s

  • -80 dBm @ 48 Mbit/s

  • -78 dBm @ 54 Mbit/s

2.4 GHz

802.11n (HT20)

  • -93 dBm @ MCS0

  • -89 dBm @ MCS1

  • -88 dBm @ MCS2

  • -85 dBm @ MCS3

  • -82 dBm @ MCS4

  • -78 dBm @ MCS5

  • -76 dBm @ MCS6

  • -74 dBm @ MCS7

  • -91 dBm @ MCS8

  • -87 dBm @ MCS9

  • -86 dBm @ MCS10

  • -83 dBm @ MCS11

  • -80 dBm @ MCS12

  • -76 dBm @ MCS13

  • -74 dBm @ MCS14

  • -72 dBm @ MCS15

2.4 GHz

802.11n(HT40)

  • -90 dBm @ MCS0

  • -87 dBm @ MCS1

  • -86 dBm @ MCS2

  • -83 dBm @ MCS3

  • -79 dBm @ MCS4

  • -75 dBm @ MCS5

  • -74 dBm @ MCS6

  • -73 dBm @ MCS7

  • -88 dBm @ MCS8

  • -85 dBm @ MCS9

  • -84 dBm @ MCS10

  • -81 dBm @ MCS11

  • -77 dBm @ MCS12

  • -73 dBm @ MCS13

  • -72 dBm @ MCS14

  • -71 dBm @ MCS15

5 GHz

802.11a

  • -93 dBm @ 6 Mbit/s

  • -92 dBm @ 9 Mbit/s

  • -90 dBm @ 12 Mbit/s

  • -89 dBm @ 18 Mbit/s

  • -87 dBm @ 24 Mbit/s

  • -82 dBm @ 36 Mbit/s

  • -79 dBm @ 48 Mbit/s

  • -77 dBm @ 54 Mbit/s

5 GHz

802.11n (HT20)

  • -92 dBm @ MCS0

  • -90 dBm @ MCS1

  • -88 dBm @ MCS2

  • -85 dBm @ MCS3

  • -81 dBm @ MCS4

  • -77 dBm @ MCS5

  • -75 dBm @ MCS6

  • -74 dBm @ MCS7

  • -90 dBm @ MCS8

  • -88 dBm @ MCS9

  • -86 dBm @ MCS10

  • -83 dBm @ MCS11

  • -79 dBm @ MCS12

  • -75 dBm @ MCS13

  • -73 dBm @ MCS14

  • -72 dBm @ MCS15

5 GHz

802.11n (HT40)

  • -89 dBm @ MCS0

  • -87 dBm @ MCS1

  • -85 dBm @ MCS2

  • -82 dBm @ MCS3

  • -79 dBm @ MCS4

  • -75 dBm @ MCS5

  • -73 dBm @ MCS6

  • -72 dBm @ MCS7

  • -87 dBm @ MCS8

  • -85 dBm @ MCS9

  • -83 dBm @ MCS10

  • -80 dBm @ MCS11

  • -77 dBm @ MCS12

  • -73 dBm @ MCS13

  • -71 dBm @ MCS14

  • -70 dBm @ MCS15

-
5 GHz

802.11ac (VHT20)

  • -92 dBm @ MCS0NSS1

  • -90 dBm @ MCS1NSS1

  • -87 dBm @ MCS2NSS1

  • -84 dBm @ MCS3NSS1

  • -81 dBm @ MCS4NSS1

  • -77 dBm @ MCS5NSS1

  • -75 dBm @ MCS6NSS1

  • -73 dBm @ MCS7NSS1

  • -69 dBm @ MCS8NSS1

  • -90 dBm @ MCS0NSS2

  • -90 dBm @ MCS1NSS2

  • -88 dBm @ MCS2NSS2

  • -85 dBm @ MCS3NSS2

  • -82 dBm @ MCS4NSS2

  • -79 dBm @ MCS5NSS2

  • -75 dBm @ MCS6NSS2

  • -73 dBm @ MCS7NSS2

  • -71 dBm @ MCS8NSS2

5 GHz

802.11ac (VHT40)

  • -90 dBm @ MCS0NSS1

  • -87 dBm @ MCS1NSS1

  • -85 dBm @ MCS2NSS1

  • -81 dBm @ MCS3NSS1

  • -78 dBm @ MCS4NSS1

  • -74 dBm @ MCS5NSS1

  • -73 dBm @ MCS6NSS1

  • -71 dBm @ MCS7NSS1

  • -67 dBm @ MCS8NSS1

  • -65 dBm @ MCS9NSS1

  • -88 dBm @ MCS0NSS2

  • -85 dBm @ MCS1NSS2

  • -83 dBm @ MCS2NSS2

  • -79 dBm @ MCS3NSS2

  • -76 dBm @ MCS4NSS2

  • -72 dBm @ MCS5NSS2

  • -71 dBm @ MCS6NSS2

  • -69 dBm @ MCS7NSS2

  • -65 dBm @ MCS8NSS2

  • -63 dBm @ MCS9NSS2

5 GHz

802.11ac (VHT80)

  • -86 dBm @ MCS0NSS1

  • -83 dBm @ MCS1NSS1

  • -81 dBm @ MCS2NSS1

  • -79 dBm @ MCS3NSS1

  • -76 dBm @ MCS4NSS1

  • -71 dBm @ MCS5NSS1

  • -70 dBm @ MCS6NSS1

  • -68 dBm @ MCS7NSS1

  • -65 dBm @ MCS8NSS1

  • -62 dBm @ MCS9NSS1

  • -84 dBm @ MCS0NSS2

  • -81 dBm @ MCS1NSS2

  • -79 dBm @ MCS2NSS2

  • -77 dBm @ MCS3NSS2

  • -74 dBm @ MCS4NSS2

  • -69 dBm @ MCS5NSS2

  • -68 dBm @ MCS6NSS2

  • -66 dBm @ MCS7NSS2

  • -63 dBm @ MCS8NSS2

  • -60 dBm @ MCS9NSS2

-

组网应用

FIT AP典型组网图(接入点模式)

AP2050DN-FIT AP典型组网图(接入点模式)

在上述组网中设备作为FIT AP，用户接入、AP上线、认证、路由、AP管理、安全协议、QoS等功能需要同AC配合完成。提供AC功能的华为产品包含AC6605、AC6005、AC6003、ACU2（框式X7系列交换机）、S5720HI、S7700（X系列单板）、S9700（X系列单板）和S12700（X系列单板）。

FAT AP 典型组网图

AP2050DN-FAT AP 典型组网图

在上述组网中，设备作为FAT AP独立完成用户接入、认证、数据安全、业务转发和QoS等功能。

云AP典型组网图

AP2050DN-云AP典型组网图

在上述组网中设备作为云AP，用户接入、AP上线、认证、路由、AP管理、安全协议、QoS等功能需要同云端的云管理平台配合完成。客户可以使用云管理平台中集成的Portal认证服务器，也可以使用企业自己部署的认证服务器。
