AP4030DN&AP4130DN是华为公司推出的经济适用级802.11n/ac产品，支持2×2MIMO，具有完善的业务支持能力，高可靠性，高安全性，网络部署简单，自动上线和配置，实时管理和维护等特点，满足网络部署要求。由于对802.11ac标准的支持，可使无线网络带宽突破千兆，极大地增强用户对无线网络地使用体验。适合部署在中小型企业，机场车站、体育场馆、咖啡厅、休闲中心等商业环境。

• 高速可靠的无线接入服务，支持2.4GHz和5GHz双频工作，支持2×2 MIMO，最高速率达1.167Gbps；

• 完善的用户接入控制能力，可根据用户组策略，基于用户实施访问控制；

• 高等级的网络安全性，支持WIDS和WIPS；

• 强大的网络特性，支持IPv4/IPv6双协议栈；

产品外观

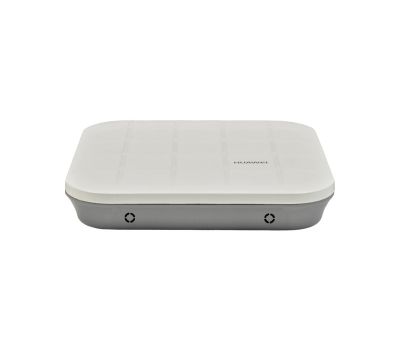

外观

AP4030DN:

AP4130DN:

端口

• 1.电源输入接口：12V DC。

• 2.Default：复位按钮，长按超过3秒恢复出厂缺省值。

• 3.GE/PoE：10/100/1000M，用于有线以太网连接，PoE供电设备可以通过该接口给AP供电。

• 4.Console口：控制口，连接维护终端，用于设备配置和管理。

• 5.Lock设备锁接口：用于保证设备的防盗安全。

信息类型	颜色	指示灯状态	表达含义
上电缺省状态	绿色	常亮	设备刚刚上电，软件未启动。
软件启动过程状态	绿色	闪烁一下后常亮	当系统复位完成，软件开始执行后，绿灯闪烁一下，然后直到系统启动完成都保持绿灯常亮状态。
运行	绿色	慢闪（0.5Hz）	系统处于正常运行状态，系统正常运行，以太网连接正常，有用户关联。 随着命令输入系统进入uboot命令行状态，绿灯慢闪。
		慢闪（0.2Hz）	系统正常运行，以太网连接正常，无用户关联，系统处于低功耗状态。
告警	绿色	快闪（4Hz）	软件升级过程中。 软件加载并启动后，FIT AP工作模式下，进入请求上线状态。上线成功(CAPWAP建链)之前一直处于此状态。 FIT AP工作模式下，上线失败（CAPWAP断链）。
故障	红色	常亮	设备有影响业务且无法自行恢复的故障，需人工干预（如DRAM检测失败，软件系统加载失败）。

产品特性

WLAN特性

• 兼容IEEE 802.11a/b/g/n/ac标准

• 最高速率达1.167Gbps

• 支持最大合并比（MRC）

• 支持空时分组码（STBC）

• 支持11n波束成形（beamforming）

• 支持低密度奇偶校验（LDPC）

• 支持最大似然解码（MLD）

• 支持数据包聚合: A-MPDU(Tx/Rx)，A-MSDU(Rx only)

• 支持802.11 动态频率选择(DFS)

• 支持循环延时/循环移位分集 (CDD/CSD)

• 支持20M/40M/80模式下的ShortGI

• 基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发

• 支持自动和手动两种速率调节方式

• 支持WLAN信道管理和信道速率调整

• 支持信道自动扫描功能，自动规避干扰

• 支持AP中每个SSID可独立配置隐藏功能，支持中文SSID

• 支持自动隐藏SSID，即当接入终端达到接入上限后，自动隐藏该SSID

• 支持SST（signal sustain technology）

• 支持U-APSD节电模式

• FIT AP工作模式下支持CAPWAP（control and provisioning of wireless access points）即无线接入点控制协议隧道数据转发

• FIT AP工作模式下支持AP自动上线功能

• FIT AP工作模式下支持扩展服务集ESS

• FIT AP工作模式下支持WDS

• FIT AP工作模式下支持Mesh

• 支持Mesh双MPP组网

• 支持Hotspot2.0

• 支持多用户CAC

• 支持802.11k、802.11v协议的智能漫游

网络特性

• 符合IEEE 802.3u标准

• 支持速率和双工模式的自协商，自动MDI/MDI-X

• 兼容IEEE 802.1q

• 支持根据用户接入的SSID划分VLAN

• 支持VLAN ID (1-4094)，每射频可设置16个VAP

• 支持AP上联口管理通道以tag和untag两种模式组网

• 支持DHCP Client，通过DHCP方式获取IP地址

• 支持业务数据的隧道转发和直接转发两种方式

• 支持同一VLAN中不同的无线终端之间的访问隔离

• 支持mDNS网关协议，可实现跨VLAN用户间的AirPlay、AirPrint等业务共享功能

• 支持用户访问控制（ACL）

• 支持LLDP链路发现

• FIT AP工作模式下支持直接转发模式下的CAPWAP中断业务保持

• FIT AP工作模式下支持AC统一认证

• Fit AP工作模式下支持AC双链路备份、VRRP热备份 支持Native IPv6 支持IPv4/IPv6双协议栈

• 支持IPv6 Portal

• 支持IPv6 SAVI

• 支持IPv4/IPv6 ACL等

• 支持NAT

• 支持Soft GRE

QoS特性

• 基于WMM（Wi-Fi multimedia）即Wi-Fi多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发

• 支持按射频管理WMM参数

• 支持WMM节电模式

• 支持上行报文优先级映射和下行流量映射

• 支持队列映射和调度

• 支持基于每用户的带宽限制

• 支持自适应带宽管理，自动根据用户数量、环境等因素动态调整用户带宽分配，改善用户体验

• 支持Airtime调度

安全特性

• 支持Open-System认证方式

• 支持WEP认证/加密方式，加密字长支持64位，128位和152位

• 支持WPA/WPA2–PSK认证/加密方式（WPA/WPA2个人版）

• 支持WPA/WPA2–802.1X认证/加密方式（WPA/WPA2企业版）

• 支持WPA-WPA2混合认证

• 支持WAPI认证/加密方式

• 支持WIDS和WIPS，包括非法设备检测和反制，攻击检测和动态黑名单，STA/AP的黑白名单功能

• 支持802.1x认证、MAC地址认证、Portal认证等

• 支持DHCP Snooping

• 支持DAI（Dynamic ARP Inspection）

• 支持IPSG（IP Source Guard）

• 支持802.11w协议，对管理帧进行加密

维护特性

• FIT AP工作模式下支持通过AC对AP进行的集中管理和维护

• FIT AP工作模式下支持AP自动上线功能，并自动加载配置，可即插即用

• FIT AP工作模式下支持WDS零配置部署

• FIT AP工作模式下支持Mesh零配置部署

• 支持批量自动升级

• 支持Telnet和串口两种本地管理方式

• 支持STelnet和SFTP，使用SSH v2安全协议

• 支持Web网管管理AP，可通过HTTP或HTTPS登录

• 支持网管实时监控用户配置信息和快速故障定位

• 支持SNMP v1/v2/v3

• 支持AP系统状态告警

• 支持NTP

BYOD

• 支持基于MAC OUI识别设备类型

• 支持基于HTTP User-Agent信息识别设备类型

• 支持基于DHCP Option信息识别设备类型

• 支持Raduis服务器根据Raduis认证/计费报文中携带的设备类型，下发报文的转发/安全/QoS策略

定位服务

• 支持对AeroScout、Ekahau的Tag定位

• 支持对WiFi终端的定位

• 与esight网管配合，对非法设备进行定位

频谱分析

• 对婴儿监视器BabyMonitor、蓝牙设备、数字无绳电话（仅支持2.4G）、无线音频发射器（2.4G和5G）、游戏手柄和微波炉等干扰源进行识别

• 与eSight配合，对干扰源进行定位和频谱显示
